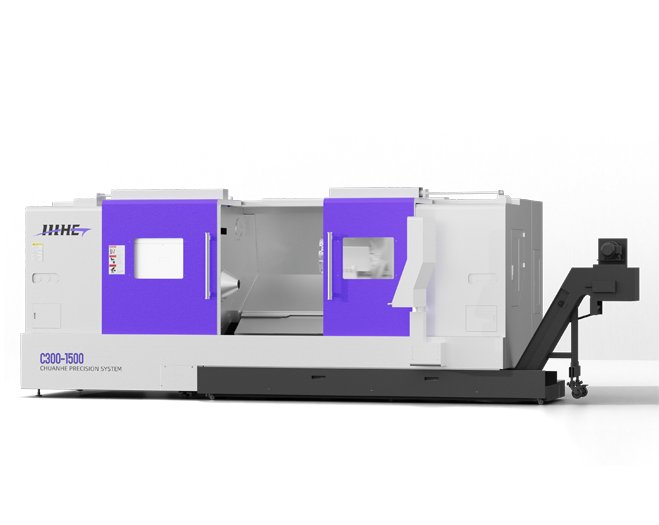

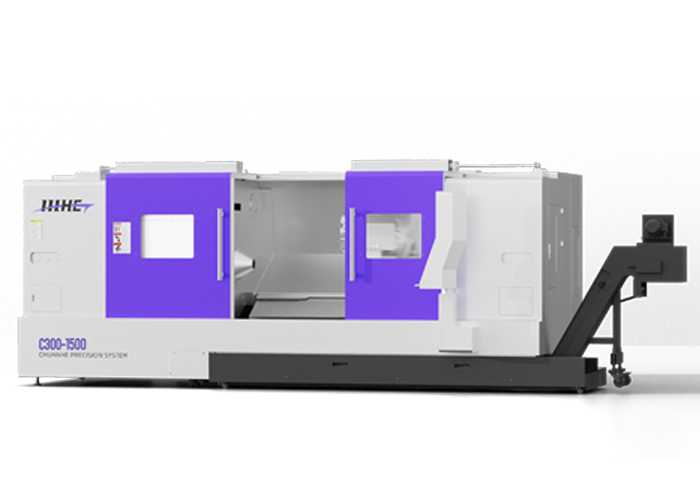

C300-1500刀塔數控車床

采用硬軌能承受更大的載荷，適合大刀量，大進給的粗加工機床。

獲取方案
C300-1500刀塔數控車床

產品特點

  • 01
    機體主架構為全密閉新式設計，采用優質米漢納鑄鐵機體與周密肋骨全支撐制造，經特殊研發機身內面加肋的鑄件抗扭力極高，耐震性超強。此外內部寬廣的空間讓操作者能很容易的換裝刀具與工件物，配合高剛性的結構，創造出占地空間小、但高精度且多功能的自動化機械
  • 02
    采用硬軌能承受更大的載荷，適合大刀量，大進給的粗加工機床。因為導軌的接觸面積大，機床運行更加平穩，適合對機床振動要求較高的機床
  • 03
    配載日本NSK NN系列P4級軸承，軸徑向剛性高，主軸熱溫升穩定，熱變形小，動態回轉精度高
  • 04
    標配德國肖特125-12T伺服刀塔，精密液壓尾座，能夠?qū)﹂L短軸類和盤類零件自動完成內外圓柱面，內外螺紋，圓錐面，圓弧面，端面，切槽，倒角等工序
C300-1500刀塔數控車床


規格參數

加工范圍

主軸

X&Z軸

電機功率

刀塔

尾座

其他

床鞍上最大旋徑Φ730mm
最大車削直徑Φ620mm
標準車削直徑Φ300mm
拖板上最大回轉直徑Φ440mm
最大車削長度1500mm
卡盤尺寸12’
棒材容徑

Φ75mm

主軸鼻端A 2-8
主軸軸承型號NN結構系列軸承
主軸通孔徑Φ105mm
主軸傳動方式皮帶傳動
主軸傳動比1:2
主軸最高轉速2500rpm
額定扭矩230Nm
X/Z軸最大行程190+6/1600mm
X/Z軸快速進給24/24 m/min
X/Z滑軌形式硬軌
X/Z軸滾珠螺桿直徑/螺距Φ32*Pitch10/40mm*Pitch10
X/Z軸定位精度0.008/1000mm
X/Z軸重復定位精度≤0.005mm
主軸電機18.5kW
X軸伺服馬達額定扭矩20Nm
Z軸伺服馬達額定扭矩27Nm
液壓站電機1.5kW
水泵電機0.55kW
空調300W
刀塔型號125-12T
換刀速度（相鄰刀/對邊刀）0.37s/0.95s
圓形刀具Φ40mm
四方型刀具≤25mm
心軸內錐孔MT#6/105mm/100mm
心軸控制方式液壓可程式
尾座本體行程1200mm
尾座本體移動方式機械
標準控制器FAUNC OI-TF電壓/功率需求380V/32kVA
水箱容量400L機器重量6500kg
油壓箱容量60L外觀尺寸（長×寬×高）4128×1875×1907mm
