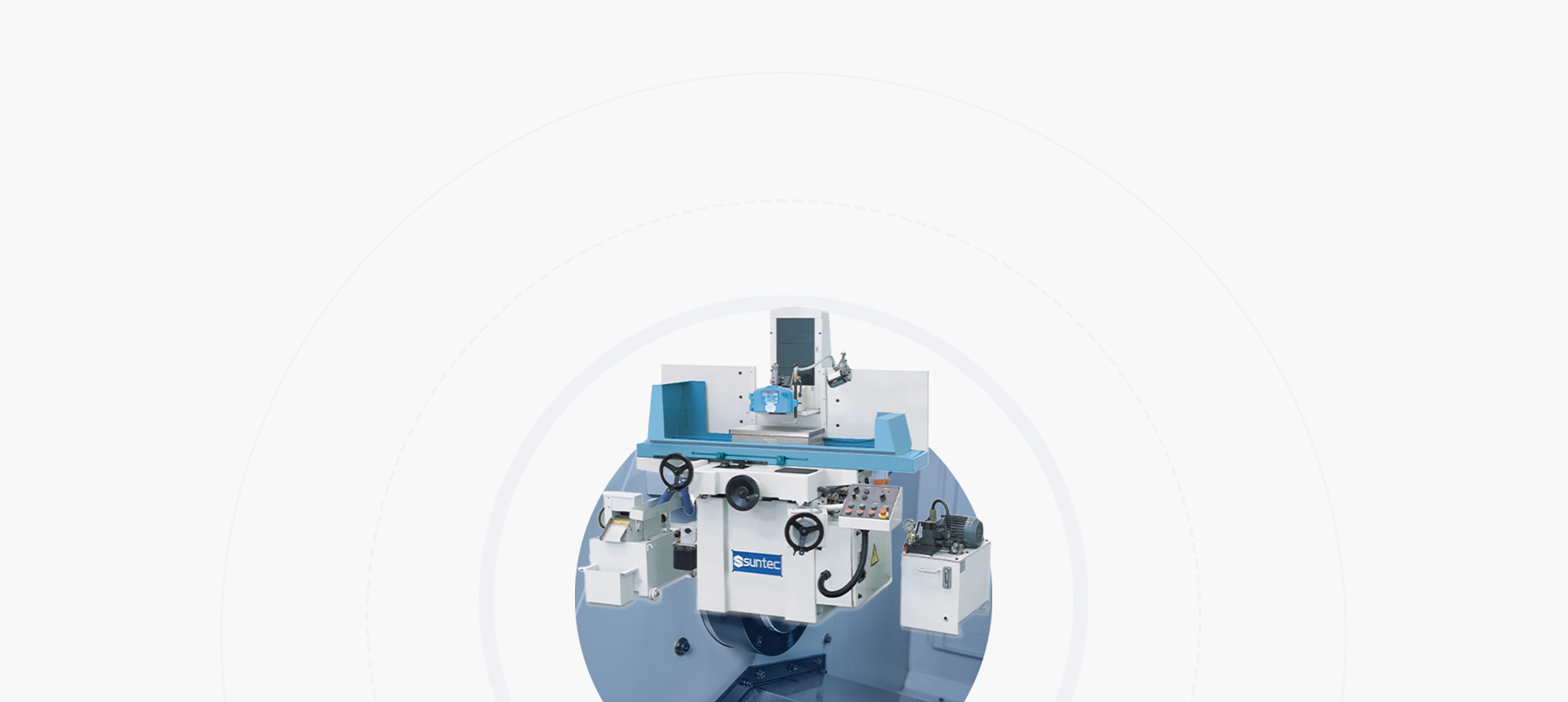

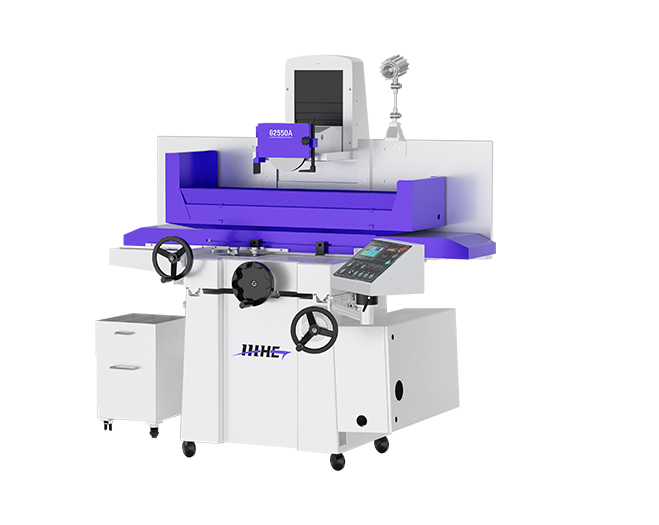

G2550A鞍座式平面磨床

采用十字工作臺的布局形式，高剛性立柱搭配精密主軸，結構緊湊。

并經應力消除處理，提升韌性及防止變型。

獲取方案
G2550A鞍座式平面磨床

產品特點

  • 01
    本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可采用不同的裝夾、定位方法。一般平面，可以采用電磁吸盤或直接緊固于工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面等，可在夾具上進行磨削加工（夾具客戶自制）。
  • 02
    該平面磨床采用單立柱固定在底座上，主軸磨頭體固定在立柱上作上下（Y向）移動，滑動架沿主機前后（Z向）移動,工作臺在滑動架上作左右（X向）移動。
  • 03
    機臺之立柱、主機、機頭均采用高級鑄鐵鑄造。采用三維計算機軟件輔助優化設計，對于結構內部加強筋的配制經過分析，并經應力消除處理，提升韌性及防止變型。
  • 04
    X軸采用獨立液壓站與油壓缸，推動工作臺在主機座上來回移動，實現X軸運動平穩順暢。
  • 05
    Y軸導軌采用精密滑板導軌，確保主軸上下運行順暢,手動進刀正確。
  • 06
    Z軸采用交流電機通過皮帶與絲杠聯接，帶動工作臺在主機上前后移動，實現Z軸平穩進給。
G2550A鞍座式平面磨床


規格參數

工作臺加工范圍

前后進給

上下結構

砂輪

馬達

其他

工作臺工作面積500X250mm
左右最大移動量560mm
前后最大移動量275mm
工作臺面至主軸中心最大距離475mm
工作臺最大承受重量250kg
工作臺T型槽14mm×1N
工作臺速度

5～25m/min

前后手輪進刀（1格）0.02mm
前后自動進給0.2～12mm
前后快速移動（50HZ）800mm/min
上下快速移動量/
上下手動進刀（1格）0.01mm
砂輪尺寸Φ205mm×6～20×Φ31.75mm
主軸轉速

2850rpm

主軸馬達2.25kW
上下驅動馬達/
油壓馬達1.5kW
沖水馬達0.09kW
前后驅動馬達0.08kW
外觀尺寸（長×寬×高）2150×1500×1800mm
毛重1800kg

組成部分說明

X軸Y軸Z軸導軌及絲桿

X軸和Z軸導軌均粘貼美國Turcite-B耐磨片，其高負載、低磨耗，能確保最小移動量，加工精度易于控制。

Y軸滑軌整組硬化處理,頭座再經精密磨削，具有低磨擦系數和減震性能。

Z軸使用普通絲桿，有自鎖力,并采用自動間歇式潤滑絲桿，使絲桿在運動時平穩，并使絲桿達到最低磨耗。

主軸組采用臺灣專業廠家生產，內部配制日本原裝NSK高精度配對軸承，精度能達到0.003mm以內，并終生免加油。
潤滑使用自動不循環潤滑系統供油給各導軌和絲桿,確保了所有關鍵部位隨時能得到合適的潤滑。
磁力可根據客戶工件加工要求，調節吸盤磁力大小，方便磨薄形零件 。
機床防護X向采用三防布防護, Z向導軌采用鈑金防護，外觀整潔，防護效果好，堅固耐用。
使用環境條件相對濕度：   35～90%R／H(不結露)

環境溫度：  0℃_x005f∽40℃

空氣介質：  無腐蝕性介質

光    線：  充足，通風良好

機床應在上述工作環境下，長期穩定運轉。

操作與保養之空間G2550A機臺尺寸為長2150mm、寬1500mm及高1800mm，為安全考慮因素以及操作和維修的便利，空間必須比機臺尺寸規格大500mm以上。
