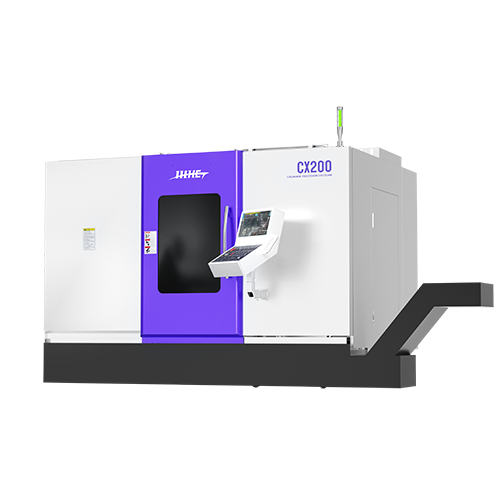

CX200
雙主軸雙刀塔車銑復合機床

采用雙主軸布局形式，相對排列，
兩組刀塔上下布置，上刀塔帶Y軸。

獲取方案
雙主軸雙刀塔車銑復合機床

產品特點

  • 01
    CX200雙主軸雙刀架車銑復合機床采用雙主軸布局形式，相對排列，兩組刀塔上下布置，上刀塔帶Y軸。機床獨特的雙通道控制系統可實現雙主軸、雙刀塔四軸的聯動加工。副主軸接續主軸夾持工件，對夾持端繼續加工，完成工件的全部加工工序。
  • 02
    可完成一些復雜形狀的精密零件的車削、鉆削、銑削甚至磨削等工藝。兩個不同的零件也可以同時進行車銑復合加工。
  • 03
    單個刀塔最多可裝24把刀，換刀時間短，故障率低。可根據不同加工部件的需要，安裝多種刀具。
  • 04
    機床配置的動力刀具可以裝夾立銑刀，盤銑刀，鉆頭等刀具，并且可以水平安裝，垂直安裝，傾斜安裝等多種安裝位置，以便于從各種方向完成對零件的復合加工。
  • 05
    機床獨特的斜床身結構，方便切屑的排放以及冷卻液的循環使用。
  • 06
    機床可配備自動送料機、接料機等附加功能部件，形成柔性加工生產線。
雙主軸雙刀塔車銑復合機床


規格參數

主軸

副主軸

動力刀塔

X&Y&Z軸

其他

主軸通孔徑Φ66mm
主軸軸承直徑NN3020+100BAR+NN3018
油壓缸徑8'
主軸鼻端A 2-6
主軸馬達功率22kW
主軸傳動方式直驅
主軸傳動比

1:1

主軸轉速4300rpm
主軸額定輸出轉速2320rpm(220V)
主軸通孔徑Φ56mm
主軸軸承直徑7016/P4
油壓缸徑6'
主軸鼻端A 2-5
主軸馬達功率17.5kW(220V)
主軸傳動方式直連馬達
主軸傳動比

1:1

主軸轉速5500rpm(220V)
主軸額定輸出轉速2700rpm(220V)
刀塔型號BMT65
動力刀塔容量(正反刀)24x2
動力刀塔馬達功率7.5/5.5/3kW（發那科）
動力刀塔馬達扭矩40/24/16Nm（發那科）
驅動馬達(換刀)匯川
換刀速度(相鄰刀/對邊刀)0.4s/1s
四方型刀具

25mm

圓形刀具Φ40mm
動力刀塔刀具規格ER32(3~22mm)
動力刀座轉速5000rpm
X/Y/Z軸最大行程

175 mm

70 mm

515(Z1、Z2)/600(Z3) mm

X/Y/Z軸快速進給20m/min
X/Y/Z滑軌形式35/35/45mm線軌
X/Y/Z軸伺服馬達功率4.5kW
X/Y/Z軸滾珠螺桿直徑/螺距Φ40mm/Pitch10
X/Y/Z重復定位精度0.005mm
標準控制器FAUNC OI-TF冷卻液電機功率1.5kW
電壓/功率需求380V/55kVA機器重量8500kg
油壓箱容量80L外觀尺寸(長X寬X高)

3050×2250×2200mm

產品尺寸圖
